Полуавтоматический кромкооблицовочный станок с фрезерным агрегатом для оклейки больших и маленьких радиусных (вогнутых и/или выпуклых) деталей или прямых панелей, толщиной 10 - 60 мм, при этом используется кромка толщиной от 1 до 3 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
КОМПЛЕКТАЦИЯ СТАНКА:
Управление станка с большого сенсорного экрана 10 ”
Вакуумный стол Ø 200 мм, для позиционирования крупногабаритных заготовок
Надежно базирует деталь посредством вакуума.
Лазер
Измерение, помогающее кодировщику более точного соединять кромку.

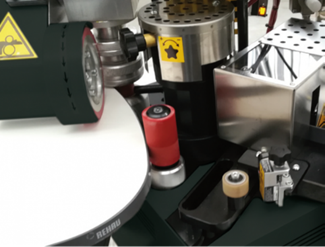

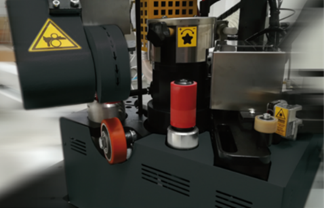

Кромкооблицовочный узел
Два роликовых копира точно определяют форму детали и обеспечивают безупречное качество нанесения кромочного материала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Min толщина детали, мм | 10 |
| Max толщина детали, мм | 60 |
| Min детали при фиксации панели на вакуумном столе, мм | 300 |
| Max детали при фиксации панели на вакуумном столе, мм | 2700 |
| Размер детали при работе на дополнительных столах | без ограничений |
| Скорость подачи, м/мин | 5 |
| Вместимость клеевой ванны, кг | 1 |
| Фрезерный агрегат, кВт | 2х0,5 |
| Фрезерный агрегат, об/мин | 15000 |
| Фрезы с паяными ножами | 2шт. R=3, Z=6 |
| Мощность, кВт | 7 |
| Давление воздуха, бар | 7-8 |
| Габариты, мм | 2000х2000х1700 |
| Вес, кг | 600 |
КОМПЛЕКТАЦИЯ СТАНКА:
- Стол манипулятор для крупногабаритных деталей с вакуумным креплением детали;
- Кромкооблицовочный узел с клеевым роликом, автоматическим устройством прижима и подачи детали к клеевому ролику (управление при помощи педали), контейнером для клея-расплава объемом 1 кг. (ручная регулировка количества нагревательными элементами с электронным терморегулятор;
- Автоматическая гильотина для отрезки кромочного рулонного материала шириной до 45 мм и толщиной до 3 мм;
- Электронный счетчик для обрезки кромки;
- Держатель кромочного материала диаметром до 800 мм;
- Автоматическое включение подачи заготовки;
- Два копирующих ролика для отслеживания профиля детали;
- Фрезерный агрегат для снятия свесов с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин и фрезам Ø 69 мм. Z=6 с твердосплавными пластинками R = 3 мм. Фаска 15 градусов (управление при помощи педали);
- Два дополнительные роликовых подъемных стола (на кромкооблицовочном и фрезерном узле) для работы с малогабаритными деталями.

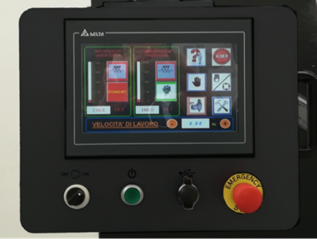

Управление станка с большого сенсорного экрана 10 ”

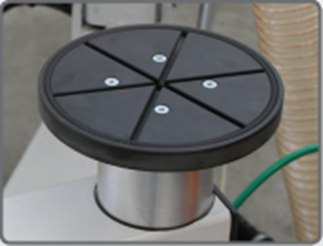

Вакуумный стол Ø 200 мм, для позиционирования крупногабаритных заготовок
Надежно базирует деталь посредством вакуума.

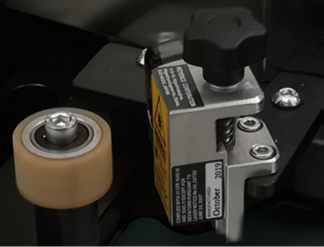

Лазер
Измерение, помогающее кодировщику более точного соединять кромку.

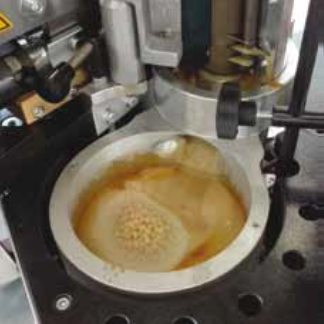

Быстросменная клеевая ванночка
Ванночка с тефлоновым покрытием. Объем 1 кг (Опционально 2 кг). Позволяет оперативно сменить клей.

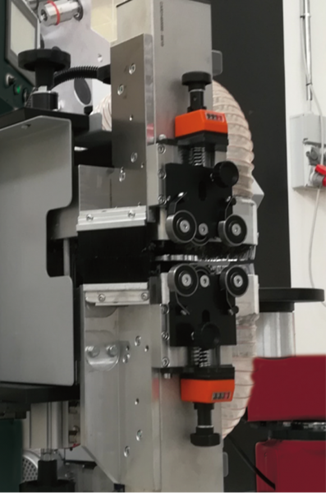

Фрезерный блок для снятия свесов с двух сторон
Блок снятия свесов с 2 двигателями по 0,5 кВт, высокой частотой вращения 15000 об/мин, с копировальным устройством верхней и нижней пластей детали, а так же ее передней части.
Регулировка положения двигателей относительно детали осуществляется вручную.

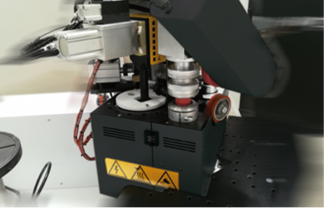

Два роликовых копира точно определяют форму детали и обеспечивают безупречное качество нанесения кромочного материала.
