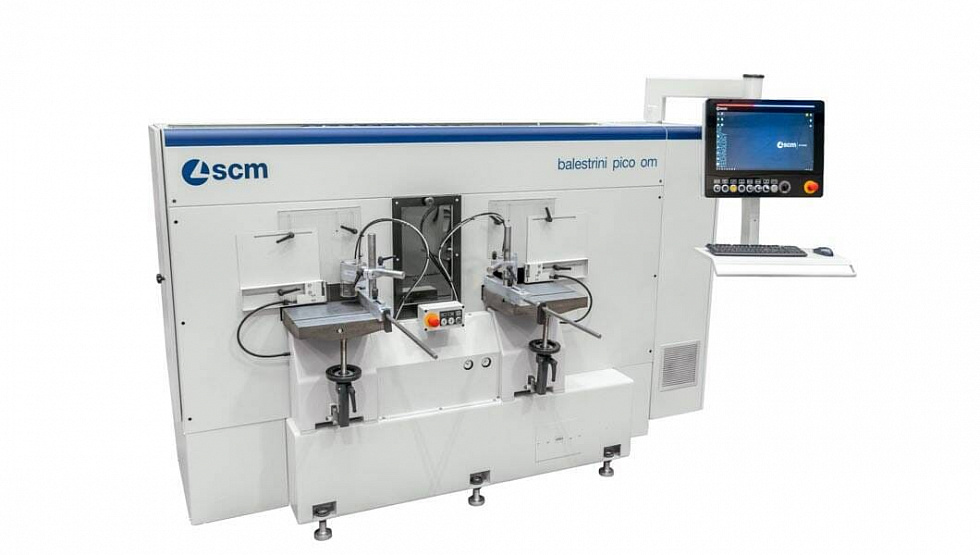

SCM Balestrini Pico OM – компактный шипорезно-пазовальный станок с числовым программным управлением, идеальный для изготовления стульев. В зависимости от оснащения рабочих столов позволяет производить:
- Пазы и отверстия в ножках стульев;
- Шипы в спинках и поперечинах стульев.
Особенности конструкции:
- Шипорезная группа мощностью 4,5 кВт и пазовальная группа мощностью 2 кВт позволяют изготавливать шипы и пазы при сниженном количестве проходов;
- Глубина шипорезной и пазовальной обработок регулируется в зоне парковки, используемой также для удобного технического обслуживания инструментов;
- Полное закрытие станка обеспечивает его защиту, но не усложняет его использование и поддерживает в чистоте внешнее пространство;
- Аспирационные патрубки, располагаемые сбоку, позволяют направлять стружку и пыль в вытяжную систему;
- Панель управления станка, размещенная на подвижной планке, поворачивается вслед за оператором на рабочем месте;
- Станок оборудован ЧПУ Maestro Active Joint – это новый интерфейс «человек-машина» с простым и эффективным дизайном, который позволяет вызывать многочисленные макросы для программирования шипов, отверстий и пазов;
- Эксклюзивное приложение CAD/CAM «Smart pro lite» делает эту машину самым настоящим обрабатывающим центром.
Преимущества:
|
МОЩНОСТЬ И ЭРГОНОМИЧНОСТЬ Шипорезная группа мощностью 4,5 кВт и пазовальная группа мощностью 2 кВт позволяют изготавливать шипы и пазы при сниженном количестве проходов. Глубина шипорезной и пазовальной обработок регулируется в зоне парковки, используемой также для удобного технического обслуживания инструментов. |
|
ДВА СТАНКА В ОДНОМ Обработки торцов и продольные обработки производятся в разных местах, но одним и тем же станком, что расширяет область его применения и снижает занимаемое на предприятии место. Панель управления станка, размещённая на подвижной планке, поворачивается вслед за оператором на рабочем месте. |
|
БЕЗОПАСНОСТЬ И ЧИСТОТА Полное закрытие станка обеспечивает его защиту, что не сказывается отрицательно на простоте его использования и поддерживает в чистоте внешнее пространство. Аспирационные патрубки, располагаемые сбоку, позволяют направлять стружку и пыль в вытяжную систему. |
|
MAESTRO ACTIVE JOINT Это новый интерфейс "человек-машина", имеющий чрезвычайно простой, но эффективный дизайн, который позволяет вызывать многочисленные макросы для программирования шипов, отверстий и пазов. Эксклюзивное приложение CAD/CAM "Smart pro lite" делает станок самым настоящим обрабатывающим центром. |
Технические характеристики:
|
Сечение детали |
Макс. при резке под 45° |
140 x 60 |
|
Макс. при резке под 0°, мм |
200 x 70 |
|
|
Длина детали |
Минимальная, мм |
100 |
|
Характеристики обработки |
||
|
Размеры шипа |
Макс. длина, мм |
160 |
|
Макс. толщина, мм |
20 |
|
|
Глубина, мм |
30 |
|
|
Наклон |
0 ÷ 90° |
|
|
Размеры паза |
Макс. длина, мм |
600 |
|
Макс. глубина, мм |
16 |
|
|
Макс. толщина, мм |
30 |
|
|
Рабочие головы |
||
|
Шипорезная группа |
Мощность, кВт |
4 |
|
Скорость вращения, об/мин |
12000 / 18000 |
|
|
Макс. диаметр корпуса фрезы, мм |
60 |
|
|
Макс. диаметр дробилки, мм |
80 |
|
|
Пазовальная группа |
Мощность, кВт |
2 |
|
Скорость вращения, об/мин |
12000 / 18000 |
|
|
Диаметр стандартной фрезы, мм |
10 или 3/8” |
|
|
Рабочие столы |
||
|
Рабочие столы для шипов |
N° |
2 |
|
Размеры, мм |
360 x 315 |
|
|
Продольный наклон |
-5 ÷ 15° |
|
|
Регулировка упорной направляющей детали |
0 ÷ 45° |
|
|
Столы для пазования |
N° |
3 |
|
Размеры, мм |
25 x 60 |
|
|
Минимальное расстояние между столами, мм |
100 |
|
|
Максимальное расстояние между столами, мм |
1000 |
|
