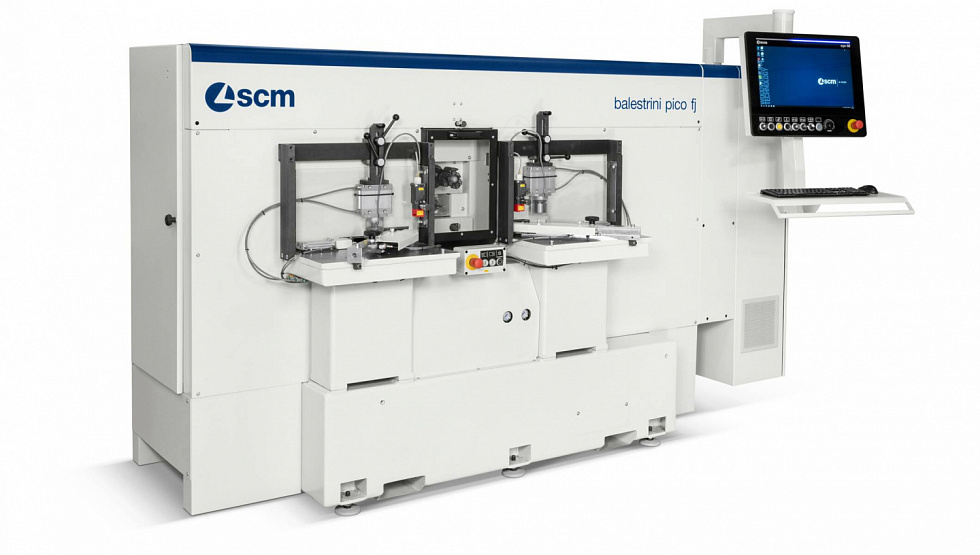

Двусторонний шипорезно-пазовальный станок с ЧПУ
Предназначен для выполнения соединений типа “Miter door”, “Face frame” и “French Joint”. Это идеальный станок для изготовления карнизов, рам и жалюзийных створок из массива древесины или МДФ с меламиновым покрытием, собираемых без помощи шкантов.
Благодаря своему уникальном дизайну станок имеет две рабочие станции, полностью готовые к использованию, для простого перехода от обработки торцов к продольной обработке.
Преимущества:
|
МОЩНОСТЬ И ЭРГОНОМИЧНОСТЬ
Шипорезная группа мощностью 4,5 кВт и пазовальная группа мощностью 2 кВт позволяют изготавливать шипы и пазы при сниженном количестве проходов. Глубина шипорезной и пазовальной обработок регулируется в зоне парковки, используемой также для удобного технического обслуживания инструментов. |
|
ДВА СТАНКА В ОДНОМ Обработки торцов и продольные обработки производятся в разных местах, но одним и тем же станком, что расширяет область его применения и снижает занимаемое на предприятии место. Панель управления станка, размещённая на подвижной планке, поворачивается вслед за оператором на рабочем месте. |
|
БЕЗОПАСНОСТЬ И ЧИСТОТА Полное закрытие станка обеспечивает его защиту, что не сказывается отрицательно на простоте его использования и поддерживает в чистоте внешнее пространство. Аспирационные патрубки, располагаемые сбоку, позволяют направлять стружку и пыль в вытяжную систему. |
|
MAESTRO ACTIVE JOINT Это новый интерфейс "человек-машина", имеющий чрезвычайно простой, но эффективный дизайн, который позволяет вызывать многочисленные макросы для программирования соединений типа Miter Door, а также шипов, отверстий и пазов. |
Технические характеристики:
| ПАРАМЕТРЫ ФРОНТАЛЬНЫХ РАБОЧИХ СТОЛОВ | ||
| Сечение детали (ширина*толщина) | Мин. | 38 x 18 мм |
| Рез 45° Макс. | 102 x 26 мм | |
| Рез 0° Макс. | 145 x 26 мм | |
| Длина загружаемой детали | Мин. | 100 мм |
| Макс. с передним контрольным упором | Не применяется | |
| Макс. с задним контрольным упором | 880 мм | |
| Размеры шипа | Длина Макс | 140 мм + толщина |
| Толщина | 25 мм | |
| Высота | 8 ÷ 30 мм | |
| Размеры отверстий | Диаметр отверстия (Макс.) | 16 мм (опц. до 25 мм) |
| Длина (Макс.) | 140 мм | |
| Толщина (Макс.) | 16 мм (опц. до 25 мм) | |
| Глубина (Макс.) | 30 мм | |
| "Miter Door" производственный цикл (Мин.) | 18 сек (50 рамок / час) | |
| ПАРАМЕТРЫ ЗАДНИХ РАБОЧИХ СТОЛОВ | ||
| Сечение детали (ширина*толщина) | Мин. | 38 x 18 мм |
| Макс. | 120 x 50 мм | |
| Длина загружаемой детали | Мин. с 2 цилиндрами давления | 220 мм |
| Макс. |
1400 мм (STD) 1700 мм (OPT) |
|
| Обрабатываемая длина заготовки для Face Frame | Мин. с 2 цилиндрами давления | 220 мм |
| Макс. | 1100 мм | |
| Обрабатываемая длина заготовки для French Joint | Мин. с 2 цилиндрами давления | 220 мм |
| Макс. | 800 мм | |
| Размеры отверстий | Диаметр отверстия (Макс.) | 16 мм (удвоение путем интерполяции) |
| Длина (Макс.) | 140 мм | |
| Толщина (Макс.) | 16 мм (удвоение путем интерполяции) | |
| Глубина (Макс.) | 50 мм | |
| Расстояние между отверстиями макс. (по оси X) | 1100 мм |
