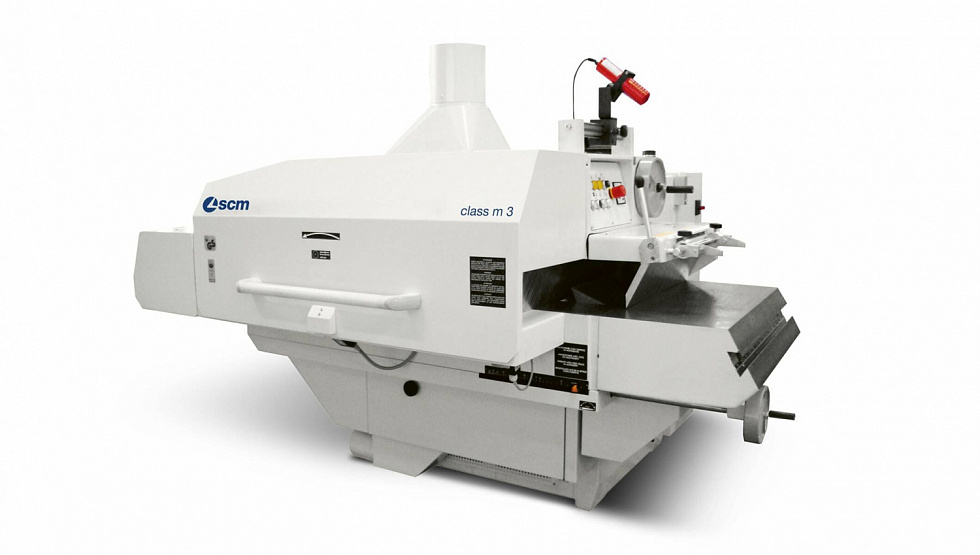

Многопильный станок Class M 3

Компактность и простота исполнения для многопильного станка большой производительности.

В базовую комплектацию станка включены:

• Литая чугунная станина
• Подающий транспортер с чугунными сфероидальными звеньями прямого соединения
• Направляющие с низким коэффициентом трения для скольжения подающего транспортера, одна из которых имеет призматическое сечение для обеспечения идеальной линейности перемещения
• Автоматическая смазка подающего транспортера
• Фрикционная муфта на вариаторе скорости подающего транспортера для обеспечения полной безопасности при случайной остановке транспортера
• Моноблочный чугунный шпиндельный цилиндр большого диаметра. Это цилиндр с простым эксцентричным перемещением позволяет работать с пильными дисками различных диаметров
• Несущий шпиндель пильных дисков на 4-х подшипниках для обеспечения максимальной жесткости конструкции
• Система прижима для обеспечения точных распилов, включающая, помимо деревянных прижимных башмаков, 2 стальных валика перед пильной группой и 2 стальных валика после пильной группы
• 2 индикатора положения пильных дисков для базирования (отсчета) распила
• Пуск электродвигателя пильных дисков по схеме «звезда – треугольник» с кольцами различной толщины и фланцами диам. 115 мм, 100 мм макс. высота заготовки при диаметре пильных дисков 350 мм
• Втулка с кольцами различной толщины и фланцами диам. 95 мм, 100 мм макс. высота заготовки при диаметре пильных дисков 300 мм
• Сервисный набор для обслуживания станка
• 4 ограждения от отскока или скачка заготовки в обратном направлении для безопасности оператора
• Электрошкаф с навесным замком для главного выключателя и защитой от перегрузки
• Вспомогательная цепь низкого напряжения (110 В)
• Кнопки аварийной остановки станка, расположенные на входе и на выходе станка
• Микровыключатель безопасности на дверце доступа к пильному диску. Дверца открывается только при неподвижном шпинделе
• Импульсная кнопка для транспортера подачи
• Амперметр для проверки потребляемой мощности
• Микровыключатель безопасности для максимальной ширины заготовки
• Верхняя защита на выходе станка
• Нижняя защита на подающем транспортере вместе с аспирационным патрубком диаметром 120 мм
• Лампа уровня масла, для смазки подающего транспортера
• Удлинитель ограждения для защиты пальцев от обратного отскока на входе (вся передняя часть станка)

За дополнительную плату станок может быть дооснащен:

• Программируемой упорной линейкой с револьверной головкой на 6 положений с пневматическим позиционированием и педальным управлением. Быстрое перемещение линейки для выполнения разнообразных распилов в соответствии с программой.
• Лазером для реза по линии отсчета (нулевой линии, применяется при:
  • обработке досок без использования упорной линейки;
  • отборе хороших частей досок без сучков и трещин;
  • используется с упорной линейкой и одним пильным диском

Преимущества станка:

• Старина станка выполнена из высококачественной стали.
• Стол станка выполнен из легированной стали.
• Стальной подающий транспортёр.
• Программируемая стальная линейка с шестью позициями упора.
• Устройство для распила маленьких заготовок.
• Оборудован барьерами предупреждающими возврат заготовок.
• Насос подачи смазки.
