Особенности форматно-раскроечного механического станка SCM Class Si350 LCD:
 |

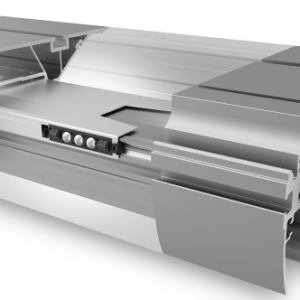

Подвижная каретка из анодированного алюминия
Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания. Каретка не требует никакой регулировки благодаря профилю со стальными направляющими арочного профиля (разработка Scm), выдерживает в четыре раза большие нагрузки. Длина каретки — 3200 мм, опционально — 3800 мм. |
 |

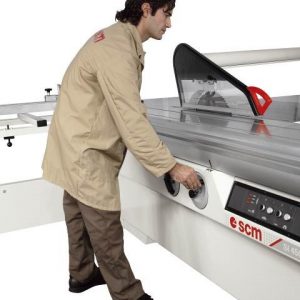

Пильный узел
Прямой пуск электродвигателя. Подрезной узел с независимым приводом и регулировками с внешней стороны станины, оборудованный упорами для быстрой установки положения подрезной пилы. Ручной подъем и наклон пильного узла с помощью маховичков, расположенных спереди станка. |
 |
Эксцентриковый прижим |
 |

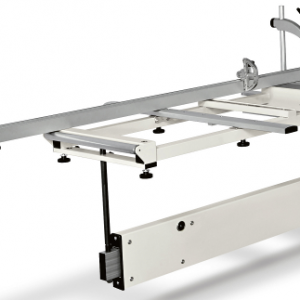

Рамный стол
Рамный стол с быстрой настройкой телескопической упорной линейки для угловых резов. Удлинение стола на выходе. |
 |

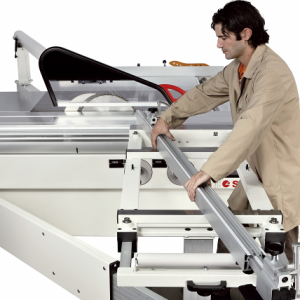

Линейка Quick Lock
Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе. Выдвигаемая рама с вальцом для поддержки плит на расстоянии до 2400 мм от пильного диска. Примечание: устройство для угловых резов обязательно должно быть добавлено при заказе данной опции. |
 |

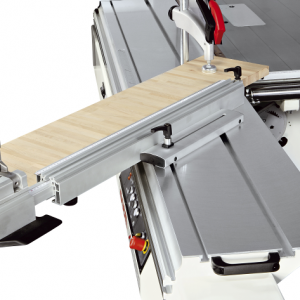

Линейка для выполнения угловых резов
Укомплектована упором, выдвигающимся до 1500 мм. |
 |

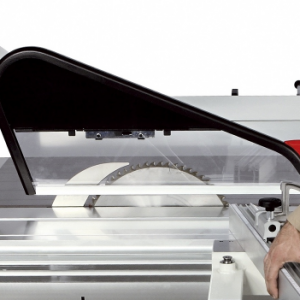

Защитный кожух пилы
Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы (вариант с электрической защитой) с диаметром 100 мм. Кожух может быть полностью исключен из рабочей зоны. |
 |
Линейка с 3 ЖК-индикаторами (дисплеями) положения перекидных упоров Каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК-дисплеем. |
 |

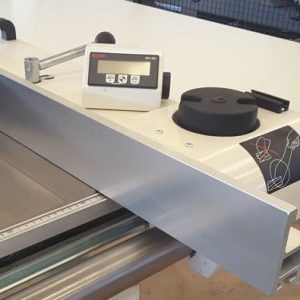

Электронный датчик (цифровой индикатор) положения параллельной направляющей линейки (которая настраивается вручную)
— два возможных положения параллельной направляющей линейки: высокое и низкое (линейка переворачивается на 90 градусов), — электронный индикатор (датчик) положения параллельной направляющей линейки, — перемещение линейки по цилиндрической направляющей диаметром 50 мм, — положение линейки считывается по магнитной ленте, — возможность точной настройки перемещения направляющей линейки до долей миллиметра. |
 |

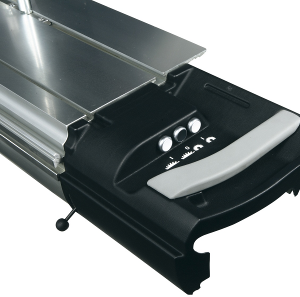

Кнопки пуска-остановки на подвижной каретке
Кнопки для пуска и остановки основного и подрезного узлов. Возможность запускать или выключать двигатели пил при помощи кнопок, расположенных на торце каретки, что оказывает серьёзную помощь при обработке больших панелей. |
| Максимальная высота пропила при 90° (мм.) | 118 |
| Максимальная высота пропила при 45° (мм.) | 81 |
| Угол наклона пилы | 45 |
| Подъем-опускание и наклон пилы | Ручное |
| Частота вращения основной пилы (об/мин.) | 4000 |
| Частота вращения подрезного диска (об/мин.) | 8500 |
| Размеры обрабатываемой плиты с кареткой 3200 мм | 3200х3200 |
| Ширина пропила по параллельной направляющей линейке (мм.) | 1270 |
| Аспирационные патрубки (мм.) | 120+60 |
