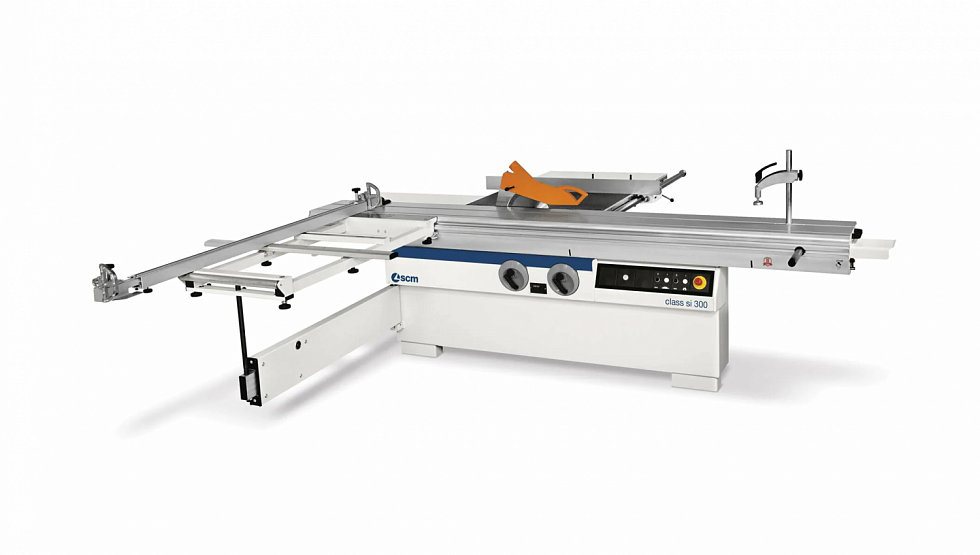

Форматно-раскроечные механические станки SCM Class Si300 оснащены подвижной кареткой длиной 3200 мм, ручным подъёмом и наклоном пильного узла маховичками на передней панели станка, механическим цифровым индикатором наклона на передней панели станка, а также подрезной пилой с независимым электроприводом. Внешняя регулировка подрезной пилы осуществляется вручную. Управление станком осуществляется с помощью встроенных кнопок пуска-остановки на торце каретки. При необходимости, станок может быть оборудован дополнительными опциями.
Преимущества станка:
- Пильный узел с диаметром пильного диска (315 мм).
- Подрезной узел с диаметром пильного диска (120 мм).
- Пильный узел выполнен из литого чугуна, что придаёт жесткость и идеальный рез.
- Независимый привод подрезной пилы.
- Анодированная алюминиевая каретка с ходом 3200 мм.
- Ширина пропила по параллельной линейке 1500 мм.
- Максимальный вылет пилы над столом 100 мм, при наклоне 45 – 70 мм.
- Станина станка выполнена из высокопрочной стали путём естественного старения.
- Регулировка подрезной пилы с внешней стороны станка.
|
Подвижная каретка из анодированного алюминия
Анодированная алюминиевая пильная каретка перемещается по высокоточным закаленным стальным направляющим со специальной вогнутой фрезеровкой (в виде арки), которые фиксируются на каретке механически, методом вальцевания. Каретка не требует никакой регулировки благодаря профилю со стальными направляющими арочного профиля (разработка Scm), выдерживает в четыре раза бòльшие нагрузки. Длина каретки — 3200 мм, опционально — 3800 мм. |
 |
Пильный узел
Прямой пуск электродвигателя. Подрезной узел с независимым приводом и регулировками с внешней стороны станины, оборудованный упорами для быстрой установки положения подрезной пилы. Ручной подъем и наклон пильного узла с помощью маховичков, расположенных спереди станка. Мощность основного электродвигателя 7 кВт. |
 |
Направляющая линейка
Параллельная направляющая линейка с ручным перемещением. Перемещение линейки по цилиндрической направляющей диаметром 40 мм с настройкой до долей миллиметра. |
 |
Эксцентриковый прижим |
|
Рамный стол Рамный стол с быстрой настройкой телескопической упорной линейки для угловых резов. Удлинение стола на выходе. |
|
Профиль арочной формы
|
|
Ручные перемещения
Каждодневный комфорт в работе благодаря конструкции редуктора, полностью закрытого от пыли (разработка SCM), что обеспечивает плавную и точную передачу. Самому минимальному движению маховика всегда соответствует точная регулировка пилы. |
|
Ручная регулировка подрезной пилы
Вертикальная и горизонтальная регулировка производится при помощи удобных механических рычагов с прямой передачей, что обеспечивает точные и плавные перемещения. Практичные механические фиксаторы позволяют немедленно находить нужные значения. Положение органов управления позволяет использовать их, не отходя от лицевой панели станка. |
|
Телескопическая поддерживающая нога
Эксклюзивная конструкция из экструдированного алюминия обеспечивает максимальную точность и плавность. Регулируемые пылевые скребки задают эффективность и долговечность работы. |
|
Устройства для угловых пропилов
Имеются различные версии, в том числе с электронным считыванием, для удовлетворения различных требований. |
|
Электронные устройства считывания: точность и простота использования
Упоры на форматирующей линейке видны даже издалека. |
|
Устройства для параллельных резов
Эксклюзивная система базирования позволяет задавать отпиливаемый с обеих сторон размер без пробных пропилов. Поставляется также с электронным дисплеем. |
|
Встроенные в каретку кнопки управления
Возможность запускать или выключать двигатели пил при помощи кнопок, расположенных на торце каретки, что оказывает серьёзную помощь при обработке больших панелей. |
