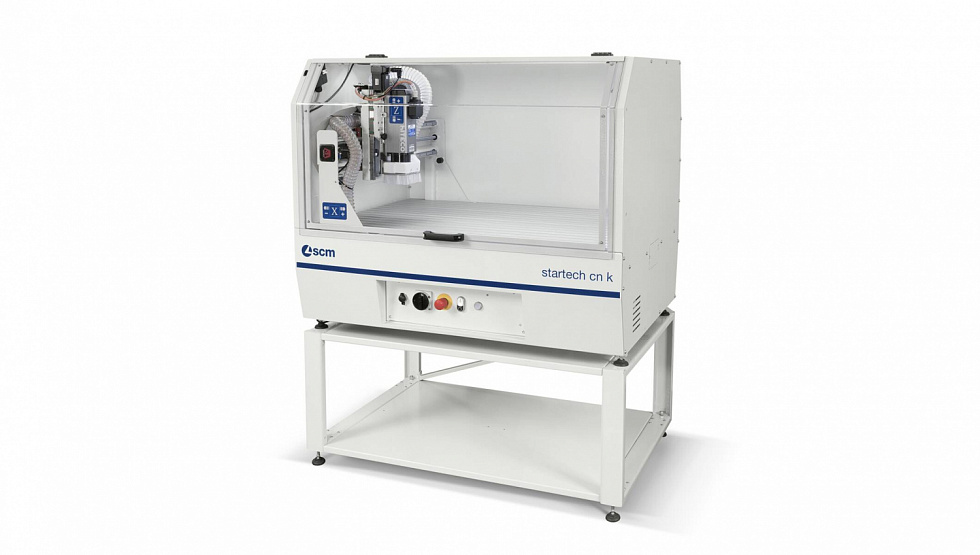

(подставка под станок, показанная на рисунке, является опцией)
Startech cn k – уникальный фрезерный обрабатывающий центр в линейке итальянского завода SCM. Знаменит своими малыми габаритами и широкими возможностями. Станок настолько компактен, что может быть установлен в цехе, гараже, в частной мастерской, подвале коттеджа и даже квартире.
Этот универсальный фрезерный станок c тремя интерполируемыми осями с ЧПУ управлением имеет сварную жесткую конструкцию из толстостенной стали. Это не собранная из алюминиевых профилей шаткая рамка, а полноценный «взрослый» конструктив профессионального ЧПУ фрезера.
Учебные заведения, производство рекламы, изготовление литейных форм, посуды из дерева, сувенирная продукция, иконы и барельефы, художественные произведения и экспериментальные разработки перспективных изделий – вот основные пользователи ЧПУ фрезеров Startech cn k.
Мощный электрошпиндель 2,4 кВт позволяет справиться с любой задачей.
Startech cn k – творческий фрезер с ЧПУ и он ограничен лишь габаритами обработки, а главное – фантазией оператора. Любые изделия станку по плечу. Почти нет ограничений по обрабатываемому материалу. Все что может прийти в голову человеку – все можно изготовить на итальянском фрезерном центре с ЧПУ.

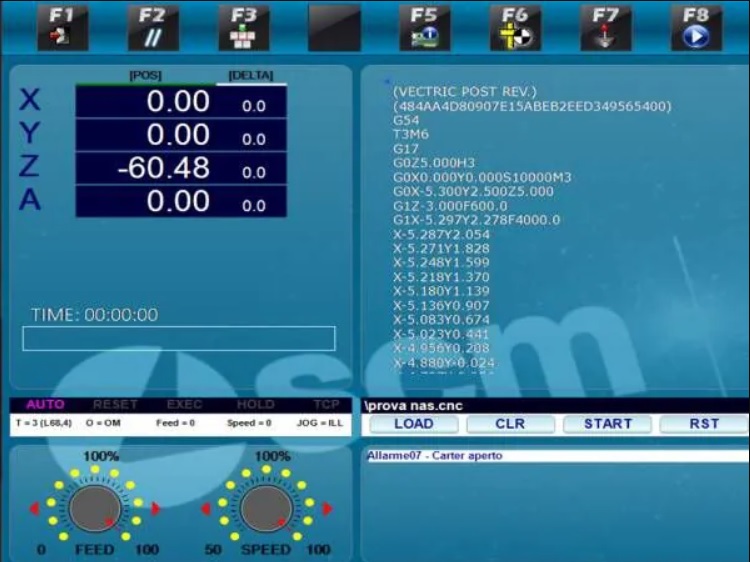

Открытое программное обеспечение Startech cn k позволяет легко интегрировать станок с любыми CAD/CAM программами. Никаких проблем с программным интерфейсом человек-машина HICAM2.
Отличительные особенности
- Фрезер с ЧПУ Startech cn k – маленький деревообрабатывающий станок, который идеально подходит для любых габаритов помещений. Несколько человек на руках его легко могут занести в стандартный дверной проем и разместить в самой малой комнате.
- Изолированная кабина Startech cn k делает станок абсолютно безопасным и чистым при эксплуатации. Ни пыль, ни стружка, никакие другие части не могут вылететь за пределы кожуха. Это свойство ЧПУ станка является уникальным и необходимым для профессиональных школ и колледжей.
- Изолированная кабина не препятствие для обзора и контроля за процессом работы. Внутри трехосевого станка Startech cn k имеется светодиодная яркая лампа и ее подсветки достаточно для обслуживания и наблюдения за обработкой.
- У кабины ЧПУ фрезера Startech cn k есть один секрет. Он позволяет обрабатывать заготовки длиной более, чем 900 мм. С перебазированием можно использовать даже погонажные изделия.

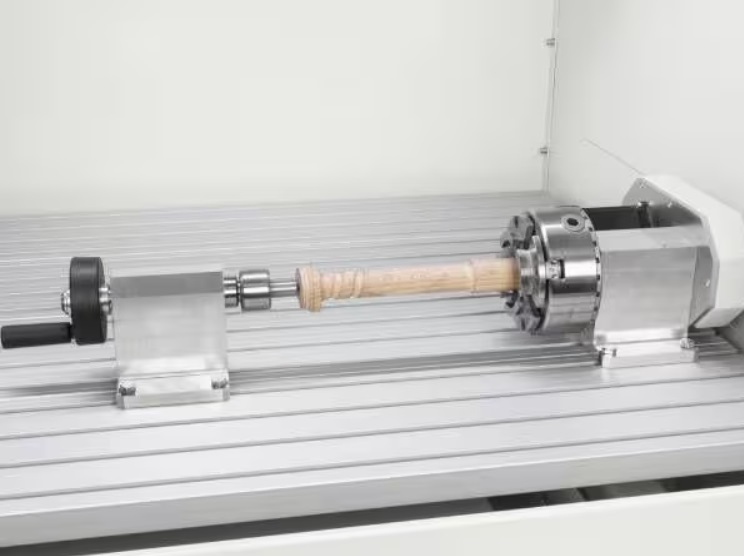

- Токарная ось – фактически четвертая контролируемая ЧПУ ось – опциональная возможность трехосевого обрабатывающего центра с ЧПУ Startech cn k. С ней становится доступной токарная обработка. Причем, речь не о простых телах вращения, а доступны сложные винтовые балясины, резбовые и полые виды токарной обработки.
- Датчик определения высоты инструмента на трехосевом ЧПУ станке Startech cn k – незаменимое устройство. Обратная связь от фреза-станок позволяет четко выставлять глубину фрезерования. Принципиально важный параметр для получения профильного объемного рисунка.

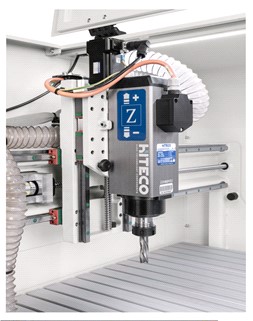

- Точность работы ЧПУ фрезерных станков итальянского завода SCM ±0,05 мм. В этом Startech cn k не уступает своим большим братьям, например, Morbidelli m100/200f. Их роднит электрошпиндель HITECO собственной разработки одного из подразделений SCM.
- Фиксировать заготовку на столе можно в Т-образных пазах Startech cn k. А можно установить вакуумные присоски и пользоваться ими.

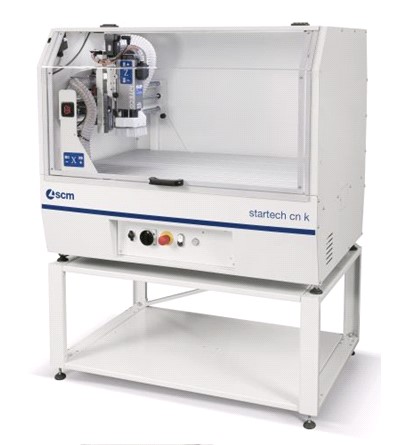

- Фрезерный деревообрабатывающий трехосевой центр с ЧПУ Startech cn k выпускается итальянским заводом SCM в двух исполнениях: настольный вариант и станок с собственным подстольем. Причем подстолье станка на колесиках, его легко перемещать по цеху и использовать в качестве стеллажа для заготовок.
- Startech cn k – деревообрабатывающий фрезерный ЧПУ станок, но он также может работать с пластиками, композитными материалами, плитами различного назначения, мягкими материалами (включая некоторые виды цветных металлов).
Технические характеристики:
| Размеры рабочего стола | мм | 1170x760 |
| Размеры “T”-образного паза | мм | 13,5x7 ширина 8,5 для винтов/гаек M8 |
| Рабочий ход по осям X-Y-Z | мм | 915-610-176 |
| Высота заготовки по Z | мм | 160 |
| Скорость перемещения по осям X-Y-Z | м/мин | 5-5-2,5 |
| Минимальная высота от кольца шпинделя до рабочего стола | мм | 10 |
| Точность позиционирования по осям | мм | ±0,05 |
| Электрошпиндель Hiteco | кВт | 2,4 S6 при 300Гц |
| Максимальная скорость вращения | об/мин | 24000 |
| Тип цангового зажима | R25 | |
| Максимальный диаметр хвостовика | мм | 16 |
| Максимальный диаметр фрезы | м | 60 |
| Питающая сеть | В (Гц) | 230 (50/60) Однофазный |
| Номинальный ток | A | 16 |
| Производительность аспирации | м3/час | 115 |
| Скорость потока аспирации | м/с | 20 |
| Диаметр патрубка аспирации | мм | 40 |
| Расход сжатого воздуха (только при наличии опции – пневматические присоски) | л/мин | 120 |
Преимущества:
 |
Максимальная безопасность Интегральная кабина со встроенным светодиодным освещением обеспечивает защиту оператора и поддерживает окружающее пространство в чистоте. |
 |
Простое программирование “Открытый” виртуальный интерфейс, способный импортировать G-коды из любого программного обеспечения CAD/CAM (необходимо предварительно проверить с поставщиком программного обеспечения, чтобы программа CAD/CAM выдавала G-коды, которые могут считываться интерфейсом). |
 |
Единственный в своей категории Станок имеет мощный электрошпиндель 2,4 кВт с креплением инструмента R25, который обычно используется на станках более высокого уровня! |
 |
Никаких пределов для творчества 4-ая интерполирующаяся ось (токарная обработка), которая может устанавливаться на рабочем столе. |
